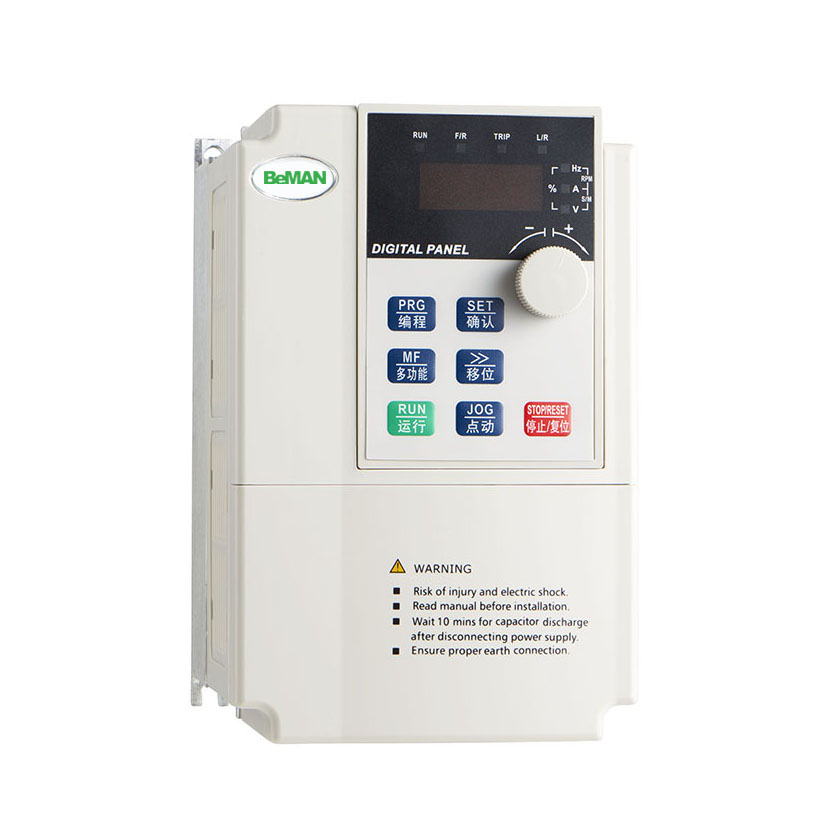

BMVF9系列變頻器是一款無速度傳感器電流矢量型變頻器。在提高穩定性的前提下增加了電機參數自辨識、模擬量電流輸出、開關量輸出、多種頻率給定方式及在線切換、參數在線修改、脈沖頻率給定、掉電參數存儲、擺幅固定、擺幅可變的擺頻控制、RS485通訊等一系列實用、先進的功能。為設備制造商和終端用戶提供了高集成度的一體化解決方案，對降低系統的采購和運營成本，提高系統可靠性具有極大的幫助。
|
項目 |
技術規格 |
|
|
輸入 |
電壓 |
單相220V（-15% ～ +15%） 三相380V（-15% ～ +20%） 電壓失衡率：＜3％ |
|
頻率 |
47～63Hz |
|
|
輸出 |
電壓 |
0～輸入電壓 |
|
頻率 |
0Hz～400Hz |
|
|
基本功能 |
頻率指令 |
數字設定：0.01Hz；模擬設定：*高頻率×0.02% |
|
控制方式 |
開環矢量控制（SVC）； V/F控制 |
|
|
啟動轉矩 |
1Hz/150%（SVC） |
|
|
調速范圍 |
1:100（SVC） |
|
|
穩速精度 |
±0.5%（SVC） |
|
|
轉矩控制精度 |
SVC：±5%(5Hz以上) |
|
|
轉矩提升 |
轉矩提升0.0%~20.0% |
|
|
V/F曲線 |
四種方式：直線型；多點型；完全V/F分離；不完全V/F分離 |
|
|
加減速曲線 |
直線或S曲線加減速方式； 四種加減速時間，加減速時間范圍0.0~3600.0s |
|
|
直流制動 |
直流制動起始頻率：0.00Hz~20.00Hz； |
|
|
點動控制 |
點動頻率范圍：0.00Hz~50.00Hz； |
|
|
簡易PLC、多段速運行 |
通過內置PLC或控制端子實現非常多16段速運行 |
|
|
內置PID |
可方便實現過程閉環控制系統 |
|
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
|
|
轉矩限定與控制 |
矢量控制模式可實現轉矩控制，對運行期間轉矩自動限制，防止頻繁過流跳閘； |
|
|
通訊功能 |
RS485總線 |
Modbus RTU、Modbus ASCII |
|
運行 |
運行指令 |
操作面板給定、控制端子給定、串行通訊口給定，可通過多種方式切換 |
|
頻率指令 |
10種頻率指令：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定等，可通過多種方式切換 |
|
|
輔助頻率指令 |
5種輔助頻率指令?？伸`活實現輔助頻率微調、頻率合成 |
|
|
輸入端子 |
標準： 7個DI端子，其中X7支持*高10kHz的高速脈沖輸入 2個AI端子，支持0~10V電壓輸入，其中A12支持0~20mA電流輸入 |
|
|
輸出端子 |
標準： 1個開路集電極輸出端子 1個繼電器輸出端子 2個AO端子，支持0~10V電壓輸出，其中AO2支持0~20mA電流輸出 |
|
|
顯示與鍵盤 |
LED顯示 |
顯示參數 |
|
按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 |
|
|
保護功能 |
缺相保護 |
輸出缺相保護 |
|
過流保護 |
超過變頻器2.0倍額定電流停機保護 |
|
|
過壓保護 |
主回路直流電壓過高時停機 |
|
|
欠壓保護 |
主回路直流電壓過低時停機 |
|
|
過熱保護 |
整流和逆變模塊過熱時會觸發保護 |
|
|
過載保護 |
G型機：150%額定電流運行60s停機；180%額定輸出電流2s停機 P型機：120%額定電流運行60s停機；145%額定輸出電流2s停機 |
|
|
環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔高度 |
應低于1000米，1000米以上每升高100米降額1%，超過3000米請聯系廠家 |
|
|
環境溫度 |
-10℃~+40℃，環境溫度在40℃以上時，需要降額使用，環境溫度每升高1℃降額1.5% |
|
|
濕度 |
小于90%RH，無凝露 |
|
|
振動 |
小于4.9m/s2（0.5g） |
|
|
存儲溫度 |
-20℃~+60℃ |
|
|
其他 |
防護等級 |
IP20 |
|
冷卻方式 |
0.75kW：自然冷卻 ≥1.5kW：強制風冷 |
|
