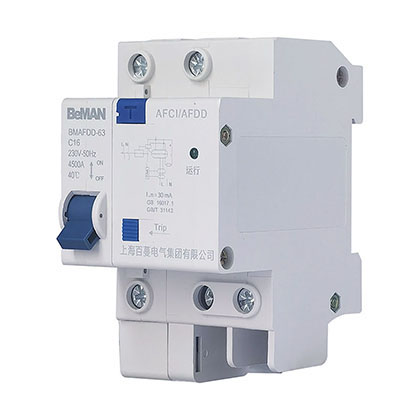

電弧故障斷路器是一種新的用電線路保護裝置，簡稱AFDD(Arc fault detection devices)。其主要功能是檢測和辨別危險的接地電弧故障、并聯電弧故障和串聯電弧故障，并及時驅動使電流斷開的裝置動作避免發生電氣火災。采用嵌入式系統數字電路控制和獨創性的電弧特征識別算法，體積小功能強，實現故障電弧的自動監測和防護，有效地保障低壓配電線路和用電設備以及人身的安全。
功能特點
采用線電流時域典型特征檢測與頻域FFT相結合的故障電弧綜合檢測方法，實現時域和頻域同時定位，性能可靠。
與分立元件電器構成的系統相比，AFDD集控制與保護護功能于一體，相當于電弧檢測識別器+斷路器。很好地解決了分立元件間保護與控制特性的匹配問題，使保護與控制特性配合更合理;
與斷路器、熔斷器相比，具有對電弧檢測和保護的特性，以斷路器和熔斷器為基礎的常規短路保護機構，只能在短路容量很小電網時，才能滿足設備功能保護，而發生電弧故障時由于電流強度較小，低于目前電力系統特別是低壓配電領域廣泛安裝的過流保護設定值，因此不能對電弧故障進行全面防護;
與傳感器檢測電弧裝置相比，具有全面檢測的特性，由于利用傳感器檢測電弧參數時，必須安裝在故障電弧發生的裝置，這就給全面檢測供電線路中的故障電弧帶來了不便，而AFDD很好地解決了這點;
與剩余電流保護器(RCD)相比，具有實時性，在發生串聯和并聯電弧故障時，故障阻抗降低了負載電流，使得電流低于RCD的脫扣值，導致RCD不能實時迅速脫扣。
功能特點如下∶
(1)帶通訊功能具有遠程控制，每一個開關都有自己獨立的地址;
(2)具有檢測和辨別危險的接地電弧故障、并聯電弧故障和串聯電弧故障的功能;
(3)具有及時驅動使電流斷開的裝置動作避免發生電氣火災的功能;
(4)具有檢測過流、短路、過壓等諸多功能;
(5)具有故障記憶功能，便于故障查詢、分析;
(6)具有指示燈報警功能;
(7)具有多個額定電流、電壓的功能;
(8)具有單極額定接通和分斷功能;
(9)具有顯示故障結果的功能;
(10)具有自由脫扣功能;
(11)具有防銹、耐潮濕，電機防護功能。
